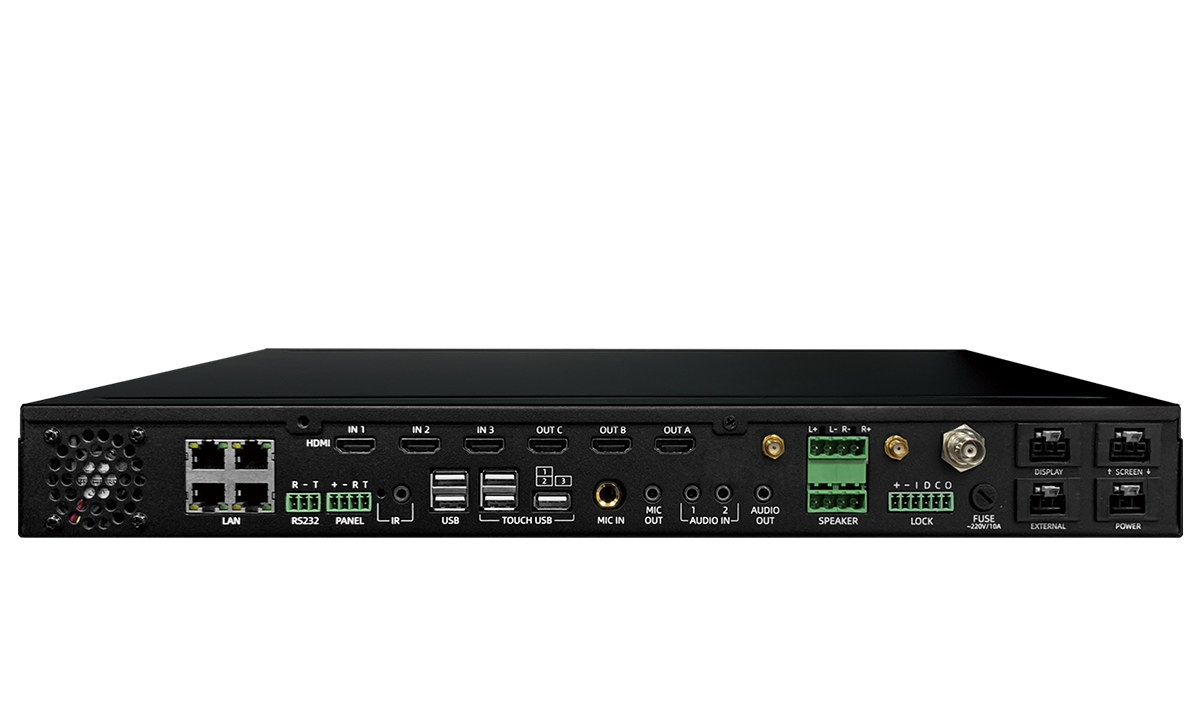

Q-NEX
NMP 221-R2
Ağ Bağlantılı Medya İşlemcisi
- Aygıt Denetimi
- Erişim Denetimi
- AV Matris Anahtarlama
- Bildirimler
Q-NEX NMP akıllı sınıf, daha etkileşimli ve ilgi çekici bir öğrenme ortamı yaratmak için çeşitli dijital teknolojileri entegre eden yeni bir sınıf türüdür. Bu, multimedya sunumları oluşturmak için kullanılabilen dokunmatik ekranlar, projektörler ve bilgisayarlar gibi özellikleri içerir. Q-NEX NMP akıllı sınıfın amacı, öğrenci öğrenimini daha ilgi çekici ve etkileşimli hale getirerek geliştirmektir.
Teknik Özellikler
Genel
Ebat (GxDxY)
440 x 292 x 50mm
Ağırlık
3.9Kg
Standart 1U Raf Montaj Tasarımı
Çeşitli dolap tiplerine kurulum için uygundur
Endüstriyel Sınıf Gömülü Anakart
Yüksek hızlı 32 bit CPU, Gömülü işletim sistemi
LAN Anahtarı
4 x 10M / 100M RJ45 ağ anahtarı bağlantı noktaları
Ses Matris Modülü
2 x 3.5mm giriş
1 x 3.5mm çıkış
1 x 3.5mm çıkış
Microphone
1 x 6.35mm kablolu mikrofon girişi
2 x UHF kablosuz mikrofon girişi
1 x 3.5mm mikrofon karışık çıkış
2 x UHF kablosuz mikrofon girişi
1 x 3.5mm mikrofon karışık çıkış
HDMI Matris Modülü (Giriş x Çıkış)
3 x 3 HDMI 2.0 Matriz Modül, 4K@60Hz desteği, HDCP 2.2 ve HDCP 1.x desteği
İletişim Arayüzü
1 x RS232
2 x USB
1 x USB-DEVICE giriş
2 x USB-HOST çıkış
1 x Phoenix 4-Pin kontrol paneli için
1 x IR OUT, for remote controlling IR devices like air conditioner, TV, projector etc.
1 x IR IN, for learning IR codes and store on the Cloud-based platform
2 x USB
1 x USB-DEVICE giriş
2 x USB-HOST çıkış
1 x Phoenix 4-Pin kontrol paneli için
1 x IR OUT, for remote controlling IR devices like air conditioner, TV, projector etc.
1 x IR IN, for learning IR codes and store on the Cloud-based platform
Güç Amplifikatörü
2 x (40W + 40W), en az 2 çift pasif hoparlör bağlantısını destekler
Erişim Denetimi
1 x Elektronik kilit güç girişi (12V)
1 x Elektronik kilit denetleme sürücüsü çıkışı
1 x Elektronik kilit durum girişi
1 x Elektronik kilit iç mekân anahtar girişi
1 x Elektronik kilit denetleme sürücüsü çıkışı
1 x Elektronik kilit durum girişi
1 x Elektronik kilit iç mekân anahtar girişi
Güç Denetimi
1 x NMP için güç kaynağı, geniş voltajı destekler （110-240ACV）
1 x Tek kutuplu çift atış (SPDT) anahtarı
1 x Elektrikli projeksiyon perdesi ya da elektrikli perde için güç çıkışı
1 x Ekran ve diğer aygıtar için güç çıkışı
1 x Güç sigortası
1 x Tek kutuplu çift atış (SPDT) anahtarı
1 x Elektrikli projeksiyon perdesi ya da elektrikli perde için güç çıkışı
1 x Ekran ve diğer aygıtar için güç çıkışı
1 x Güç sigortası
Anten Portları
1 x Kablosuz mikrofon için anten portu
2 x Wi-Fi modülü için anten portu
2 x Wi-Fi modülü için anten portu
Uzaktan Kumanda & Yönetim
Bilgisayarlar, projektörler, klima ve harici cihazların güç kaynakları gibi alan içindeki cihazlarının internet üzerinden merkezi kontrolü ve yönetimi
Alan içindeki cihazların kullanımı ve durumuna ilişkin uzaktan istatistikler, örneğin: ekipman kullanım kayıtları, enerji tüketimi, vb.
Alan içindeki cihazların kullanımı ve durumuna ilişkin uzaktan istatistikler, örneğin: ekipman kullanım kayıtları, enerji tüketimi, vb.
Bildirimler
BT yöneticisi veya öğretmenler tarafından iletilen günlük mesajları, önemli uyarıları ve duyuruları metin biçiminde sınıftaki ekranlarda anında veya planlı bir şekilde görüntüler.
Kablosuz RF Alıcı-Vericisi
"Wi-Fi dostu" 2,4 GHz geniş spektrumlu 2 yönlü RF (2400 - 2483 MHz)
RF İletim Gücü
13.5dBm
RF Menzili
< 30 m
Kontrol Kutusu (CBX)
Genişletilmiş RS232/IR/Röle kontrolü için 4 adede kadar kontrol kutusu bağlama desteği
Kablosuz Mikrofon Alıcısı
Güç Kaynağı
5-12V/500mA
Frekans Band Genişliği
50MHz
Frekans
30hz-15KHZ
Frekans Aralığı
640-690MHz
Maksimum Kanal
200
Alım Hassasiyeti
<=-105dBm
SNR
>= 80dB
Ses Çıkış Seviyesi
350 mV
Bozulma (THD+N)
<0.5%
Gecikme
<3ms
Çalışma Sıcaklığı
-25C°-60C°
Kontrol Paneli
Ürün Yapısı
Ultra ince su geçirmez tasarım, temperli cam dokunmatik klavye
Ebat
160,4 × 104,4 × 12mm
Kurulum
Masaüstü standı veya duvara montaj
Erişim Kontrolü
IC kart okuyucuyla tümleşiktir; kontrol panelini etkinleştirmek için karta dokunun
Yerel Kontrol
Yerel cihaz kontrolü için NMP`ye bağlanın
Güç Denetimi
NMP`yi, bir görüntüleme cihazını veya harici bir ekipmanı açmak/kapatmak için. Örneğin ışıklar.
Video Değişimi
HDMI çıkışı A giriş kaynağı değiştirme
Ses Anahtarı
Hoparlör ses kontrolü, mikrofon ses kontrolü
Kablosuz Mikrofon
Kontrol Kutusu (Opsiyonel)
AC Güç Kaynağı
90-300VAC
Güç Tüketimi
<3W
Çalışma Sıcaklığı
-20℃ ~ 85℃
Wi-Fi
IEEE 802.11 b/g/n 1T1T 2.4GHz
Röle Arayüzü
SPDT
Maksimum Yük
250VAC, 10A (direnç)
Maksimum Anahtarlama Gücü
2500VA
İletişim Arayüzü
1 x RS232, 1 x IR remote control
